排水方案

1概  述

1.1工程概況

1.1.1企業概況

上海XX汽車銷售有限公司，位于上海市普陀區XX路。東臨XX路，西接XX路，南至XX路，北靠XX路。公司成立于XX年XX月XX日。

本項目由上海XX汽車銷售有限公司投資建設，土地地號：XX。使用權來源：轉讓。宗地面積9079㎡，建筑面積：4861.69㎡?？⒐と掌冢?/span>2002年。使用期限：2001年11月15日至2051年11月14日止。

上海XX汽車銷售有限公司，公司成立于XX年XX月XX日。公司主要從事XX汽車的銷售與維修。公司經營范圍：一般項目:汽車新車銷售；新能源汽車整車銷售；日用百貨銷售；家用電器銷售；潤滑油銷售；技術服務、技術開發、技術咨詢、技術交流、技術轉讓、技術推廣；汽車零配件零售；汽車零配件批發；汽車裝飾用品銷售；機動車修理和維護。許可項目:貨物進出口；技術進出口。

本企業為（二類）汽車（小型車輛）維修企業。項目主要從事二類機動車維修(車輛維修、包括鈑金、焊接、噴漆、換零配件、更換機油、洗車服務等)，項目年維修保養車輛約10000輛，年噴漆車輛3300輛、清洗車輛14400輛。特約維修品牌：XX。質量信譽等級：A級。

本項目共有1幢建筑，項目不涉及食堂。本項目建筑功能方面由主體工程、儲運工程、輔助工程三部分組成。主體工程由維修區、打磨房、噴烤漆房組成。

機修區：項目設1個機修區面積約500m2，位于東側，主要進行常規保養和車輛維修。打磨房：項目共設3間打磨房，均位于項目東側，尺寸為4.5m*3m*3m。噴烤漆房：項目共設2間噴烤漆房，均位于項目東側，尺寸為4.5m*3m*3m。儲運工程由配件庫、機油倉庫、油漆倉庫組成。配件庫：配件庫100m²，位于一層?xùn)|側，用于存放汽車零配件和工具。機油倉庫：機油倉庫20m²位于一層西側，用于存放機油等。油漆倉庫：油漆倉庫20m²,位于項目東南角，用于存放油漆、固化劑、膩?zhàn)印］o助工程：項目其余部分設置辦公室、會議廳、展廳、會議廳、休息室、男女衛生間等輔助設施供員工生活辦公用。

項目地理位置見圖1-1。

圖1-1  項目位置示意圖

1.1.2企業雨污水排水概況

上海XX汽車銷售有限公司內部已完成雨污水分流改造工作。污水經專用檢測井后排入XX路市政污水管道；雨水經管道收集后排入XX路市政雨水管道。

1.2編制依據

1.2.1相關法律及法規

《城鎮排水與污水處理條例》

《城鎮污水排入排水管網許可管理辦法》

《上海市水資源管理若干規定》

《上海市排水與污水處理條例》

其他相關法律，法規及規定

1.2.2采用的規范和標準

《市政工程設計文件編制深度規定》（2013版）

《污水排入城鎮下水道水質標準》（GB/T31962-2015）

《室外排水設計規范》（GB50014-2006）2016年版

《建筑給水排水設計標準》（GB50014-2019）

《污水綜合排放標準》（DB31/199-2018）

上海市用水定額（試行）（滬水務（2019）1408號）

1.2.3其他相關資料

1、《上海XX汽車銷售有限公司雨污水分流平面圖》

2、上海市城鎮雨水排水系統專業規劃（2017-2035年）

3、普陀區城鎮雨水排水規劃（2020-2035年）

4、普陀區海綿城市建設項目三年實施計劃（2019-2021 年）

5、上海市污水處理系統及污泥處理處置規劃（2017-2035年）

6、其他相關設計文件和基礎資料

1.3編制原則

建設項目排水方案編制應遵循以下原則：

1 符合國家政策、行業發展以及城鎮總體規劃、排水專業規劃等相關規劃；

2 符合國家、地方法律法規及相關標準以及規范等規定；

3 建設項目排水方案報告編制科學、準確、簡潔，內容全面，重點突出，結論明確，利于閱讀和審查；

4 建設項目排水方案報告基礎數據準確，技術路線正確及參數選擇合理，方案合理可行。

1.4排水方案編制范圍

為使上海市普陀區XX，上海XX汽車銷售有限公司的污水和雨水合理、就近、通暢的排放，本公司對該項目雨、污水排放進行專業方案編制。我司將嚴格按照相關法律法規、標準與規范，對該項目?jī)?nèi)的雨水、污水水量進行核算，并提出專業排水方案，包括雨水和污水的出路、排水去向、接入井定位、排水管道管徑及標高等內容，以供各方參考決策。

調查分析上海市普陀區XX內部雨污水分流情況及周邊市政雨污水管網分布現狀，進行接納方案的編制。

2建設項目區域周邊排水系統及河道水系調查情況

2.1區域排水系統調查

本地區屬雨、污水分流制區域，雨水采用強排模式。

本項目位于上海市普陀區XX，排水系統屬于XX片區。

XX片區：石洞口片區以南，嘉定南翔、江橋西側邊界以東、浦東趙家溝及合流一期南側邊界以北地區（含合流一期）。分屬楊浦、虹口、黃埔、閘北、普陀、靜安、長寧、浦東新區趙家溝以北地區及嘉定區的南翔部分、江橋地區。

竹園片區內規劃服務人口約435萬，規劃污水量約205萬m3/d，原規劃設施規模226萬m3/d，服務區域涉及寶山、嘉定、普陀、閘北、虹口、楊浦、長寧、靜安、黃浦、浦東等9區。區內有合流污水治理一期、蘇州河6支流治理一期北片、兩港污水截流、污水治理三期、嘉定南翔、江橋污水外排等大型工程。

XX片區由“三片、兩線、三廠”組成，三片主要由三大污水處理系統組成，即集中處理的竹園第一污水處理廠系統、竹園第二污水處理廠系統和分散處理的污水處理廠系統組成。兩線的內容包括竹園第一污水處理廠總管(即合流污水治理一期工程總管)和竹園第二污水處理廠總管(即污水三期工程總管)。三廠為竹園一廠、竹園二廠和桃浦污水處理廠。

XX第一污水處理廠系統片：由合流一期、蘇州河六支流治理北片、污水三期（A）、嘉定南翔、江橋污水外排等4項工程組成，涉及98個城市排水系統，20條收集干管。服務人口約350萬，污水量為165萬m3/d。污水通過云嶺路、中江路、大渡河路、中山西路、曹楊路、東新路、鎮坪路、西蘇州河路、大統路、和田路、涼城路、廣靈四路、政立路、中原路、新江灣城和六支流在外環線、南大路、汶水路上的污水干管及污水三期在江楊南路污水干管收集后，最終匯入合流污水治理一期總管。

XX第一污水處理廠系統總管：為原合流污水治理一期已建污水截流總管，其規模在旱流期間為170萬m3/d，雨季為45 m3/s。其總管沿云嶺東路、大渡河路、金沙江路、中山西路、中山北路、談家橋路，經彭越浦中途泵站提升后，再沿柳營路、同心路、涼城路、廣靈四路、中山北一路、政民路、閘殷路過黃浦江，經預處理廠處理后，順港城路由西向東，途中經出口泵站提升后至海徐路、航津路最終進竹園第一污水處理廠，經處理后深水排放。

2.1.1污水系統情況介紹

根據《上海市污水處理系統及污泥處理處置規劃（2017-2035年）》及《上海市城鎮污水系統專業規劃》，本項目區域?qū)?/span>XX片區污水排放系統服務范圍?，F(xiàn)狀XX路污水支管已建設完成并投入使用，沿線企事業單位具備納管條件。

本企業屬于XX片區污水排放系統的服務范圍。本工程屬于XX污水片區中的竹園第一污水廠系統總管，XX收集干管，XX路支線服務范圍。

本企業屬于XX片區污水排放系統的服務范圍。企業污水進入XX路DN400支管后，再進入XX路污水總管。最終排入XX第一污水處理廠，經處理后深水排放。

2.1.2雨水系統情況介紹

本項目位于上海市普陀區，規劃范圍為普陀區行政區劃范圍，總面積為55.5平方公里。規劃目標為：至2035年，排水系統基本達到5年一遇排水能力，100年一遇內澇可控，溢流污染負荷控制率達到80%（以SS計）。普陀區雨水規劃范圍內共27個強排系統，區內服務面積約50.1平方公里；其他地區為自排地區，區內服務面積5.4平方公里。

規劃維持現有排水體制：規劃范圍內設12個合流制系統，分別為新光復、武寧、宜川（西）、木瀆、新師大、林家巷、中華新、宜昌、宜川東、新昌平、葉家宅和萬航，區內服務面積約15平方公里；其余排水系統為分流制，區內服務面積約40.5平方公里。

雨水排水系統重現期采用5年一遇，強排系統初期雨水截流標準為合流制≥11毫米、分流制≥5毫米。

本區域?qū)儆诜至鲝?qiáng)排模式，雨水收集后排入千陽路市政雨水管道。

2.1.3項目周邊排水情況介紹

1. 項目周邊現狀雨水管網

地塊西側XX路已敷設市政雨水管道，廠區雨水管道向西接入XX路市政雨水管。

項目范圍內已預留1個接入口，位于千陽路，該處地面標高為±0.00m，管內底標高為-1.90m，井底標高為-2.30m。

2. 項目周邊現狀污水管網

地塊西側XX路已敷設市政污水管道，廠區污水管道向西接入XX路市政污水管。

項目范圍內已預留1個接入口，位于XX路，該處地面標高為±0.00m，管內底標高為-2.80m，井底標高為-2.90m。

3 排水方案設計

3.1污水排放方案設計

3.1.1污水量計算

（1）用水量

表3-1 日用水量統計表表

注；用水量詳見各月水費單。

（2）污水量

污水量按用水量的90%計，最高日排水量：12.55m³/d。

3.1.2項目的污水性質

企業主要從事于汽車銷售、維修，清洗服務，不產生生產廢水，本項目污水為生活污水、場地沖洗廢水、洗車廢水，主要來自于工作人員及顧客的生活用水、維修車間場地沖洗用水，汽車的清洗廢水。

根據環保及水務部門規定，汽車維修車間場地沖洗廢水需經隔油處理后再排放。本項目在室內維修車間內設置3條廢水收集溝，室外設置1座隔油池。維修車間場地沖洗廢水經室內地溝收集后，排放至室外隔油池，經隔油池處理后排放至室外污水管網，經檢測井后，最終排放至XX路市政污水井。

根據環保及水務部門規定，汽車的洗車廢水需經隔油處理后再排放。本項目在洗車區室外設置1座埋地的三級沉沙隔油池。洗車廢水室內地溝收集后，排放至室外三級沉沙隔油池，經沉沙，隔油處理后排放至室外污水管網，經檢測井后，最終排放至XX路市政污水井。

3.1.3污水排放標準

污水納管執行《污水排入城鎮下水道水質標準》（GB/T31962-2015）、《污水綜合排放標準》（DB31/199-2018）、《汽車維修業水污染物排放標準》（GB26877-2011）

3.1.4污水排放方案

（1）管道及排放口設置

地塊內污水主管為DN300（材質HDPE）管，管道坡降4‰，沿線企業內部道路敷設收集各用水點污水經專用檢測井后排入XX路市政污水井。維修車間場地沖洗用水經隔油池處理后，經污水檢測井排入市政污水管網。洗車廢水經三級沉沙隔油池處理后，經污水檢測井排入市政污水管網。

經復核地塊最大污水量為12.55m³/d ，按高峰期8小時估算。每小時最大排水量為Q=1.57m³/h。

污水管排水能力=管道截面積×水流速度×?xí)r間×最大設計充滿度

具體：DN300 管小時排水量

=π×0.15×0.15×1.5m/s（推薦流速）×3600s×0.55 =139.9m³/h＞1.57m³/h

由上述計算結果可知：項目污水管排水能力明顯大于項目每小時污水產生量，因此項目排污管道能滿足本項目污水排放需求。

（2）項目污水排放達標可行性分析

項目普通生活廢水由排水管道進入格柵井格柵處理后，納入市政污水管網。普通生活廢水污染物指標濃度較低，經格柵預處理后納入市政污水管網，能夠達標排放。

根據環保和水務相關法規要求，維修車間場地沖洗用水經隔油池處理后，洗車廢水經三級沉沙隔油池處理后，方能排放。

為此，建設單位已在維修車間外建有1座隔油池，在洗車區外建有1座沉沙隔油池。可滿足本項目維修車間場地沖洗用水和洗車廢水處理需求。

根據排污單位2021年6月委托的第三方檢測機構上海晉欣檢測技術有限公司出具的排水水質檢測報告，本項目排水水質達到《污水綜合排放標準》（DB31/199-2018）中相關要求。具體檢測結果如下：

（3）排水專用檢測井

本項目共設置1座專用檢測井，具體位置詳見雨污水排放方案圖。

表3-2 污水接入點

3.2雨水排放方案設計

本項目地塊匯水面積約為9079㎡，雨水主要為屋面雨水和地塊范圍內的路面雨水。

3.2.1雨水量計算

1、雨水標準

根據《暴雨強度公式與設計雨型標準》（DB31T1043-2017），上海地區暴雨強度計算公式為：

式中：

t—降雨歷時（min）；

根據《室外排水設計規范》（2016年版）3.2.5條確定：

t=t₁+t₂（min）；

t₁—地面集水時間，取5～10min；

t₂—管內流行時間。

P—設計暴雨重現期；

2.雨水量計算

Q_y=q×ψ×F

式中：Q_y—雨水設計流量（L/s）；

q—設計暴雨強度（L/s·hm²）；

F—匯水面積（hm²）；

ψ—綜合徑流系數，取0.6。

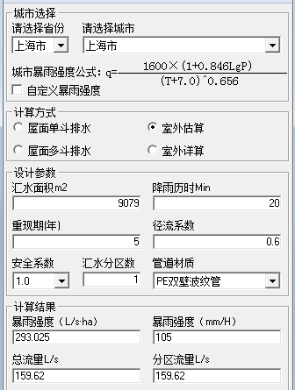

具體計算結果如下：

地塊雨水流量為159.62L/S。

3.2.2管道及排放口設置

地塊內雨水主管沿道路敷設，管徑為DN300~DN600（材質HDPE管），出口處管徑為DN600，出口位于地塊西側，接入XX路市政雨水井。屋面雨水由雨水管收集并排入主管，地面雨水由路邊雨水口收集并排入主管。

項目雨水總管（DN600 管）排水能力=管道截面積×水流速度×?xí)r間×最大設計充滿度

具體：DN600 管每秒排水量=π×0.15×0.15×4m/s（最大流速）×1s ×1=1.1304 m3/s

=1130.4L/S

經復核地塊最大雨水量為Q=159.62L/S，明顯小于1130.4L/S。

地塊雨水出口管徑滿足地塊設計暴雨重現期按5年設計的雨水量排放。

表3-5 雨水接入點

注：排放管管底標高僅做參考，實際施工參見相關施工圖

4結論和建議

4.1結論

（1）本項目?jī)?nèi)部排水采用雨污水分流的排水體制，污水經專用檢測井后排入千陽路市政污水管道。

（2）地塊內雨水排入千陽路市政雨水管道（自排），地塊內管道設計滿足5年一遇排放標準。

4.2建議

1、項目管理部門應對污水排放進行嚴格管理。

2、排水專業檢測井內的固體垃圾的清撈頻率，可根據內部污水排放的實際情況確定。

3、定期對內部雨、污水管道的養護，保證雨污水的順暢排放。

5附圖

雨污水排放方案設計圖

6附件

上海市排水專用檢測井設計圖

7附表

建設污水預處理設施的相關資料表（型號、產品目錄、尺寸、數量表等）
